BM CAPICORDA A 4 BULLONI 5144
Descrizione Prodotto

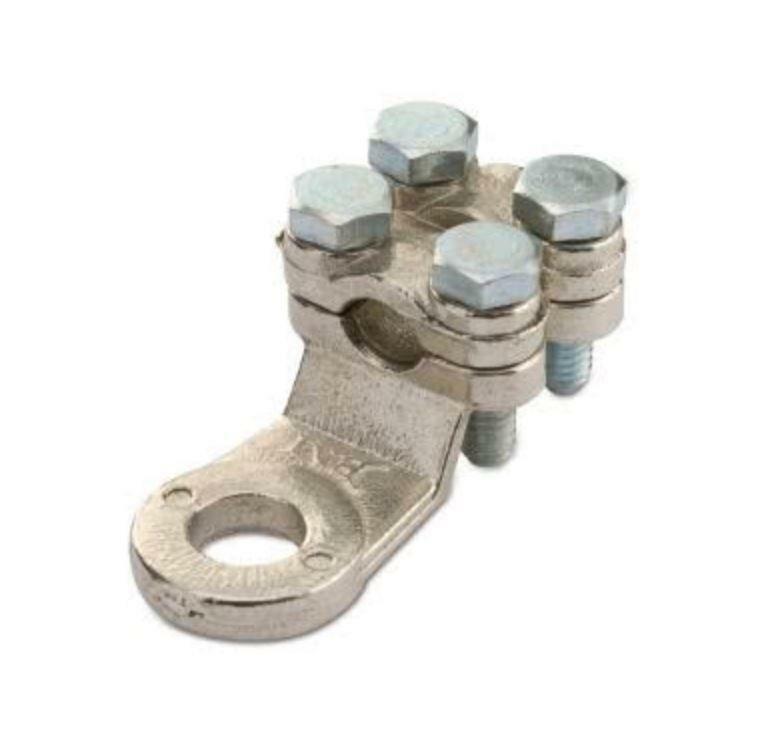

Il terminale BM codice 5144 è un capicorda a morsetto dritto con 4 bulloni, progettato per la connessione di cavi in rame con una sezione di 50 mm². Realizzato in ottone nichelato pressofuso, offre un'eccellente conduttività elettrica e un'elevata resistenza alla corrosione. Questo tipo di capicorda garantisce un fissaggio meccanico particolarmente robusto e una distribuzione uniforme della pressione sul conduttore grazie ai quattro bulloni. L'occhiello presenta un foro con un diametro di 10.5 mm, ideale per il fissaggio tramite bulloni M10 o M10.5. Questo terminale è specificamente progettato per applicazioni che richiedono una connessione meccanica ed elettrica estremamente affidabile e resistente alle vibrazioni.
Caratteristiche Principali
- Tipo: Capicorda a morsetto dritto a 4 bulloni
- Materiale Conduttore: Ottone nichelato pressofuso
- Sezione Cavo Compatibile: 50 mm²
- Diametro Foro Occhiello: 10.5 mm (adatto per bulloni M10 o M10.5)
- Temperatura di Esercizio: Da -50°C a +150°C
- Vantaggi Aggiuntivi: Elevata resistenza meccanica, connessione antivibrante, ottima distribuzione della pressione.
Vantaggi
- Massima Affidabilità: Il fissaggio a 4 bulloni garantisce una connessione estremamente sicura e resistente.
- Eccellente Conduttività: L'ottone nichelato offre ottime prestazioni elettriche.
- Elevata Resistenza Meccanica: Ideale per applicazioni soggette a vibrazioni o sollecitazioni meccaniche.
- Resistenza alla Corrosione: La nichelatura protegge il capicorda dall'ossidazione.
- Ampia Temperatura di Esercizio: Adatto a diverse condizioni ambientali.
Applicazioni Tipiche
- Connessioni di potenza in ambito industriale pesante.
- Sistemi di messa a terra ad alta affidabilità.
- Collegamenti di motori elettrici di grandi dimensioni.
- Cablaggio di quadri elettrici in ambienti gravosi.
- Applicazioni nel settore dei trasporti (ferroviario, navale, ecc.).
Istruzioni per l'Uso
- Selezionare il cavo in rame con sezione di 50 mm².
- Spelare l'estremità del cavo per la lunghezza necessaria.
- Inserire il conduttore spellato nel corpo del morsetto del capicorda.
- Serrare uniformemente i quattro bulloni utilizzando una chiave esagonale o un altro strumento appropriato, assicurandosi che il cavo sia saldamente fissato e che la pressione sia distribuita in modo omogeneo.
- Fissare l'occhiello al punto di connessione utilizzando un bullone M10 o M10.5 e un dado appropriato.
- Se necessario, isolare la connessione con guaina termorestringente o nastro isolante adeguato alla tensione e all'ambiente di lavoro.
Note Importanti
- È fondamentale utilizzare utensili di serraggio adeguati per garantire un fissaggio sicuro e per non danneggiare i bulloni.
- Assicurarsi che la coppia di serraggio applicata ai bulloni sia corretta secondo le specifiche del produttore o le normative applicabili.
- Verificare periodicamente il serraggio dei bulloni, specialmente in applicazioni soggette a vibrazioni.
- Se è necessario l'isolamento, utilizzare materiali isolanti con caratteristiche adeguate alla tensione e all'ambiente di lavoro.
- Consultare la scheda tecnica del produttore per informazioni dettagliate sulle dimensioni, le specifiche e le normative di riferimento del prodotto.
