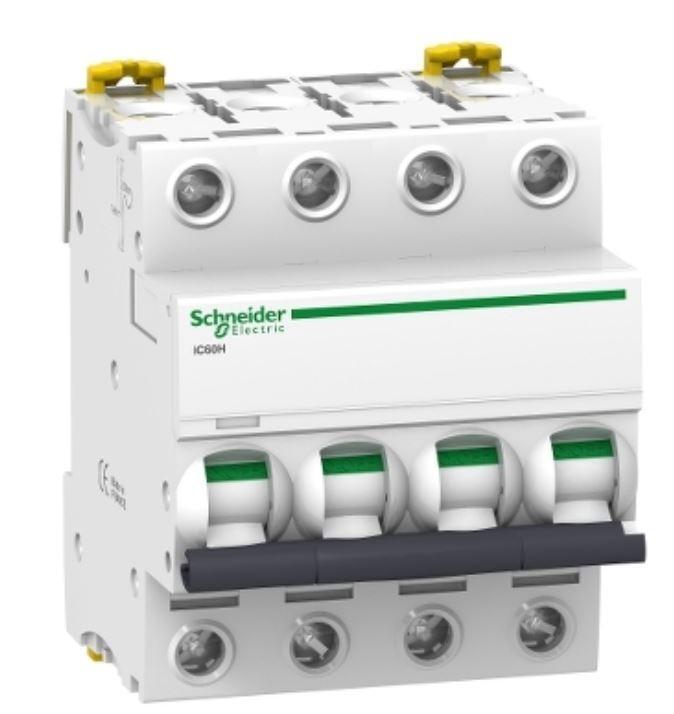

Interruttore magnetotermico Schneider Electric Acti9 iC60H 4P 40A 10000A curva C- A9F89440
Questo Acti9 iC60H è un interruttore miniaturizzato a bassa tensione multistandard (MCB) con doppi terminali a tunnel. È un interruttore 4P con 4 poli protetti, corrente nominale di 40A e curva di intervento C.
È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2.
Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale.
Specifiche -Nome prodotto Acti9 iC60
-Tipo prodotto Interruttore modulare
-Nome dispositivo IC60H
-Numero di poli 4P
-Segnalazione locale Indicatore scatto
-Installazione Fisso
-Installazione Guida DIN
-Passo 9 mm 8
-Altezza 85 mm
-Larghezza 72 mm
-Profondità 78,5 mm
-Potere di interruzione
10000 A Icn conforme a EN/IEC 60898-1 a 400 V CA 50/60 Hz
42 kA Icu conforme a EN/IEC 60947-2 a 12...60 V CA 50/60 Hz
10 kA Icu conforme a EN/IEC 60947-2 a 440 V CA 50/60 Hz
15 kA Icu conforme a EN/IEC 60947-2 a 380...415 V CA 50/60 Hz
30 kA Icu conforme a EN/IEC 60947-2 a 220...240 V CA 50/60 Hz
42 kA Icu conforme a EN/IEC 60947-2 a 100...133 V CA 50/60 Hz
15 kA Icu conforme a EN/IEC 60947-2 a <= 250 V DC
-Tensione nominale di isolamento [Ui]
500 V CA 50/60 Hz conforme a EN 60947-2
500 V CA 50/60 Hz conforme a IEC 60947-2
