SCAME CENTRALINO 106 CON FINESTRA 4 DIN 576.4302
Descrizione Prodotto

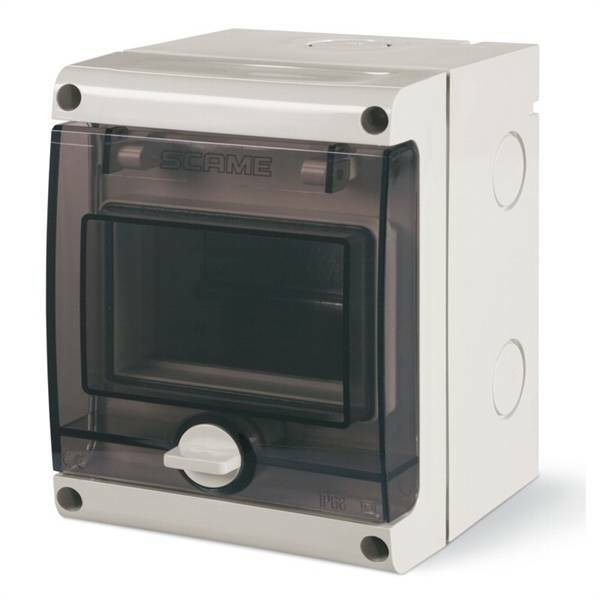

Il centralino SCAME codice 576.4302 è una scatola di derivazione da parete appartenente alla serie 106 con finestra trasparente e capacità di alloggiare 4 moduli DIN. Realizzato in tecnopolimero di colore grigio RAL 7035, questo centralino offre un elevato grado di protezione IP66, garantendo una completa protezione contro la polvere e contro i getti d'acqua potenti da qualsiasi direzione. Il sistema ADVANCE2 di SCAME assicura elevate prestazioni e flessibilità per installazioni elettriche in diversi contesti.
Caratteristiche Principali
- Serie: 106 / ADVANCE2
- Tipo: Centralino da parete / Scatola di derivazione con finestra
- Numero di Moduli DIN: 4
- Grado di Protezione IP: IP66 (Protezione totale contro la polvere e contro i getti d'acqua potenti da qualsiasi direzione)
- Materiale: Tecnopolimero
- Colore: Grigio RAL 7035
- Resistenza agli urti: IK07
- Potenza dissipabile: 8 W
- Installazione: A parete
Vantaggi
- Elevato Grado di Protezione (IP66): Ideale per ambienti esterni o interni dove è richiesta una protezione elevata contro polvere e acqua.
- Capacità 4 Moduli DIN: Permette l'alloggiamento di interruttori modulari, fusibili, relè e altri dispositivi su guida DIN.
- Finestra Trasparente: Consente l'ispezione visiva dei componenti interni senza necessità di aprire il centralino.
- Materiale Resistente: Il tecnopolimero offre una buona resistenza agli agenti atmosferici e agli urti.
- Facilità di Installazione: Progettato per un montaggio semplice e sicuro a parete.
- Sistema ADVANCE2: Garantisce elevate prestazioni e flessibilità per diverse configurazioni di impianto.
- Qualità SCAME: Un marchio affidabile nel settore dei componenti elettrici.
Applicazioni Tipiche
- Quadri elettrici di piccole dimensioni per esterni.
- Protezione di comandi e sezionatori in ambienti industriali o artigianali.
- Installazioni in giardini, terrazzi e aree esterne.
- Utilizzo in ambienti umidi o con presenza di spruzzi d'acqua.
- Automazione di cancelli, pompe e altre apparecchiature esterne.
Istruzioni per l'Installazione
- Assicurarsi che l'alimentazione elettrica sia disinserita.
- Scegliere una posizione adatta per il montaggio a parete del centralino.
- Utilizzare la flangia o i fori predisposti per fissare saldamente il centralino alla parete con le viti appropriate (non incluse).
- Introdurre i cavi elettrici attraverso gli ingressi predisposti (pressacavi non inclusi, da acquistare separatamente in base al diametro dei cavi).
- Collegare i dispositivi modulari (interruttori, fusibili, ecc.) alla guida DIN all'interno del centralino.
- Effettuare i collegamenti elettrici necessari ai dispositivi modulari.
- Chiudere il centralino assicurandosi che la guarnizione della finestra sia ben posizionata per mantenere il grado di protezione IP66.
- Una volta completato il cablaggio e la chiusura, è possibile ripristinare l'alimentazione elettrica.
Note Importanti
- I pressacavi per l'ingresso dei cavi non sono inclusi e devono essere scelti in base al diametro dei cavi utilizzati per mantenere il grado di protezione IP66.
- L'installazione deve essere eseguita da personale qualificato nel rispetto delle normative di sicurezza elettrica vigenti.
- Verificare la portata e la corrente massima supportata dai dispositivi modulari installati all'interno del centralino.
