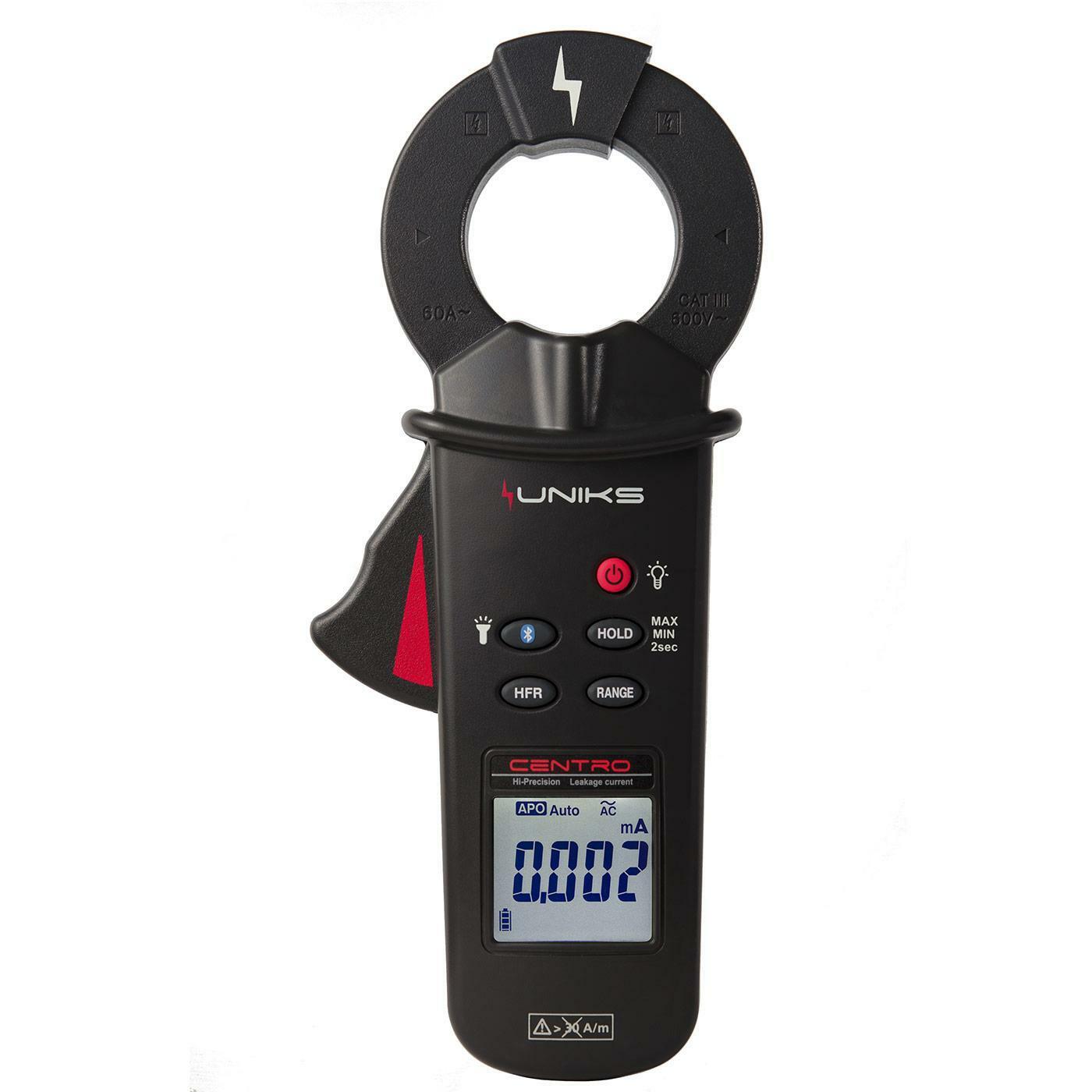

UNIKS PINZA PER CORRENTI DI DISPERSIONE CENTRO

PINZA PER CORRENTI DI DISPERSIONE TRMS AC CONFORME ALLA NORMA EN61557-13 IN CLASSE 2.

Durante le ispezioni periodiche degli impianti elettrici, è sempre più difficile eseguire misure di resistenze di isolamento con dispositivi secondo IEC 61557-2 quando le installazioni non possono essere spente per lunghi periodi; pertanto, la misurazione delle correnti di dispersione può fornire ulteriori informazioni sulla situazione sicura o non sicura di un’installazione.l’operatore ha l’opportunità di posizionare pinze e sensori di corrente su diversi punti del sistema di distribuzione per la risoluzione dei problemi di intervento degli interruttori differenziali,  e altri problemi causati da correnti di dispersione a bassa frequenza.Sfortunatamente, la presenza di elevati campi magnetici esterni generati da cavi adiacenti percorsi da elevata corrente possono falsare la misura.
Questo standard definisce le classi di prestazione per pinze e sensori di corrente in relazione a gamme di alti campi magnetici esterni e fornisce una guida all’utente nella scelta del dispositivo di misurazione appropriato per una determinata situazione.

Il toroide della pinza CENTRO è stato progettato secondo la norma EN61557-13 classe 2 per schermare i campi magnetici generati dalle alte correnti che percorrono i conduttori adiacenti ai conduttori di terra.
L’elevato campo magnetico esterno non influenzerà la misura all’interno del toroide rendendo la pinza CENTRO sempre sicura e precisa in qualsiasi punto del vostro impianto elettrico in esame.
Un Filtro HFR può aiutare a migliorare le letture quando sono presenti armoniche nella corrente di dispersione.

Spesso, per misurare la corrente di dispersione, si può usare il metodo differenziale e quindi pinzare entrambe i conduttori di fase e neutro per leggere la corrente differenziale che sta scorrendo verso terra.Questo tipo di misura necessita di un toroide costruito secondo specifiche molto restringenti in modo tale da non inficiare la misura secondo la posizione dei conduttori pinzati.La pinza Uniks Centro permette di effettuare la misura di corrente di dispersione con il metodo differenziale in modo preciso e indipendente dalla posizione dei conduttori. Grazie alla sua risoluzione di 1uA si potranno facilmente prevenire problemi relativi a mancanza di isolamento e piccole correnti verso terra che in futuro potrebbero diventare un vero problema per la continuità del funzionamento dell’impianto elettrico.
