VEMER MORSETTO A MANTELLO S25-35 VJ70480000
Descrizione Prodotto

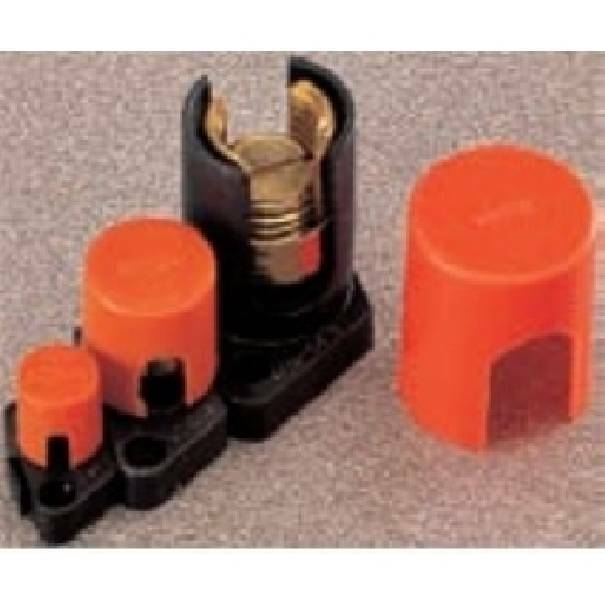

Il morsetto VEMER codice VJ70480000 è un morsetto componibile a mantello appartenente alla serie Sigma S25-35. È progettato per la giunzione sicura e affidabile di conduttori elettrici con sezioni diverse, comprese tra 25 e 35 mm². Realizzato con un morsetto in ottone e una base in poliammide autoestinguente di colore nero opaco, offre un'ottima conduttività elettrica e resistenza meccanica. Il cappuccio in polipropilene arancione garantisce un isolamento sicuro e una facile identificazione. Questo morsetto è ideale per l'utilizzo nel settore elettrico e si distingue per la sua alta qualità e la conformità alle normative CEI EN 60999.
Caratteristiche Principali
- Serie: Sigma
- Modello: S25-35
- Tipo: Morsetto componibile a mantello per giunzione
- Sezione Conduttori: 25 - 35 mm²
- Materiale Morsetto: Ottone MS-58
- Materiale Base: Poliammide, colore nero opaco, autoestinguente
- Materiale Anello: Acciaio temperato, zincato e bicromato
- Materiale Cappuccio: Polipropilene, colore arancione, autoestinguente
- Tensione d'Utilizzo Massima: 500 V
- Temperatura di Funzionamento: -40 °C ÷ +90 °C
- Normative di Riferimento: CEI EN 60999, conformità alle Direttive CEE Bassa Tensione e EMC
- Montaggio: Componibile con altre misure della serie Sigma
Vantaggi
- Giunzione Sicura e Affidabile: Garantisce un collegamento elettrico stabile e duraturo.
- Versatilità: Adatto per conduttori con sezioni comprese tra 25 e 35 mm².
- Ottima Conduttività: Il morsetto in ottone assicura un basso resistivo di contatto.
- Isolamento Sicuro: Il cappuccio in polipropilene offre un'efficace protezione.
- Materiali di Alta Qualità: Ottone, poliammide e polipropilene per prestazioni elevate.
- Resistenza alla Temperatura: Ampio range di temperatura di funzionamento.
- Autoestinguente: I materiali plastici sono autoestinguenti per una maggiore sicurezza.
- Componibile: Compatibile con altri morsetti della serie Sigma per diverse esigenze di giunzione.
Applicazioni Tipiche
- Giunzione di cavi elettrici in impianti civili e industriali.
- Collegamenti in scatole di derivazione.
- Realizzazione di connessioni elettriche sicure e isolate.
Istruzioni per l'Installazione
- Selezionare il numero di morsetti necessari in base al numero di conduttori da giuntare.
- Inserire i conduttori spellati all'interno del morsetto in ottone.
- Serrare le viti del morsetto per fissare saldamente i conduttori.
- Agganciare il cappuccio in polipropilene sul morsetto isolato.
- Per giunzioni multiple, affiancare i morsetti componibili sulla base in poliammide.
Note Importanti
- L'installazione deve essere eseguita da personale qualificato nel rispetto delle normative di sicurezza elettrica vigenti.
- Assicurarsi che la sezione dei conduttori sia compatibile con il range del morsetto (25-35 mm²).
- Verificare il corretto serraggio delle viti per garantire un buon contatto elettrico.
